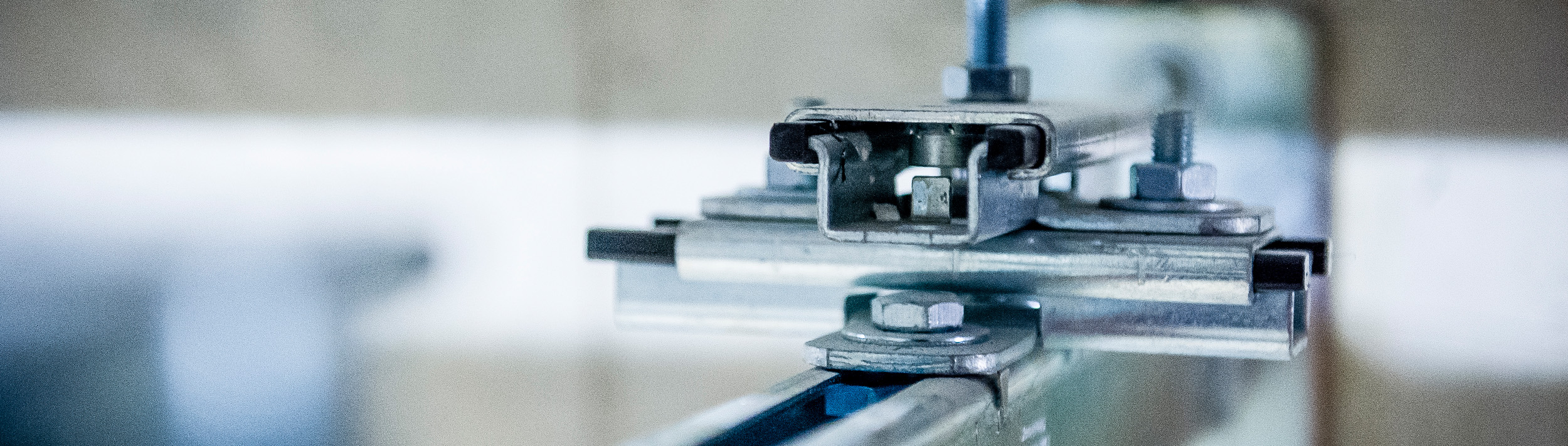

Colocación correcta de puntos fijos y patines

Estos factores deben tenerse en cuenta para garantizar un soporte y fijación segura

Los puntos fijos y patines estáticos son fundamentales para un soporte estable y seguro de las tuberías. Esto se debe a que los cambios de longitud y las posibilidades de dilatación debidos a la temperatura deben tenerse debidamente en cuenta para compensar las tensiones y evitar daños costosos, como el plegamiento, la torsión o el deslizamiento de las tuberías.

  • Los patines garantizan el movimiento seguro del sistema de tuberías y permiten una expansión longitudinal flexible, pero controlada, de la tubería cuando se producen cambios de temperatura. De este modo, evitan desplazamientos de fuerzas no deseados.
  • Puntos fijos mantienen la estabilidad de todo el sistema, ya que transfieren las fuerzas que se producen a la estructura del edificio.

Para planificar e instalar correctamente los puntos fijos y patines, hay que tener en cuenta dos factores decisivos: las cargas que actúan y el comportamiento de dilatación de los materiales utilizados.

1. Cargas aplicadas

Cada instalación debe soportar diferentes cargas. Para poder evaluarlas correctamente, es imprescindible determinar las fuerzas que actúan sobre la tubería y la masa total. Esta última se compone del peso propio de la tubería más el aislamiento y el relleno, es decir, el fluido que va a trasnportar la tubería.

Las cargas y los posibles eventos de presión deben compararse con la carga máxima recomendada para descartar con seguridad deformaciones inadmisibles o fallos como consecuencia de roturas. Por lo tanto, antes de comenzar la planificación, es imprescindible tener en cuenta las recomendaciones de instalación y otra información proporcionada por los fabricantes de tuberías.

Importante: ¡Para el diseño de las estructuras de fijación, no se debe superar en ningún caso la carga máxima recomendada para el soporte!

La carga de rotura especificada para el soporte sólo sirve para estimar la seguridad contra fallos. Si sólo se especifican cargas de rotura, estas deben reducirse mediante un factor de seguridad (S = 1,5 a 3,0).

2. Comportamiento de dilatación de los materiales utilizados

Los metales y los plásticos se dilatan con el aumento de la temperatura y se contraen con la disminución de la misma. El alcance de este cambio de longitud depende del material, las diferencias de temperatura y la longitud del tubo.

El cambio de longitud debido a la temperatura se calcula de la siguiente manera y debe realizarse obligatoriamente antes de la instalación:

∆L = L • ∆T • α

∆L = dilatación longitudinal en mm
L = longitud del tramo/sección de tubería en m
∆T = diferencia de temperatura en K
α = coeficiente de dilatación longitudinal en mm/m • K

Los coeficientes de dilatación longitudinal (α) varían considerablemente en función del material: en condiciones idénticas, las tuberías de plástico presentan dilataciones longitudinales mucho mayores que las tuberías de materiales metálicos.

Conclusión

Para el uso adecuado de los puntos fijos y patines, es necesario realizar un análisis preciso de las cargas previstas y del comportamiento de elongación de los materiales utilizados al inicio de la planificación. Solo así se puede garantizar un diseño adecuado y seguro de la fijación de las tuberías para la aplicación concreta.
