Compensación de cambios de longitud

Utilizar correctamente los dilatadores naturales

La dilatación de las instalaciones de tuberías varía en función del material y las condiciones externas. Depende de la temperatura del fluido que circula y del material de la tubería. Una tubería de acero inoxidable de 30 metros de longitud se alarga casi cinco centímetros con una diferencia de temperatura de 100 °C.

Estos cambios de longitud deben tenerse en cuenta y compensarse durante la instalación. Solo así se pueden evitar posibles daños, como la torsión o el plegamiento de las tuberías. Esto se puede conseguir, por un lado, estableciendo las distancias correctas entre los soportes, como las abrazaderas. Por otro lado, se recomienda el uso de dilatadores para compensar el cambio de longitud.

Modo de funcionamiento de los dilatadores para compensar los cambios de longitud

Las opciones más habituales para compensar los cambios de longitud son la instalación de un dilatador en L o un arco de dilatación en U.

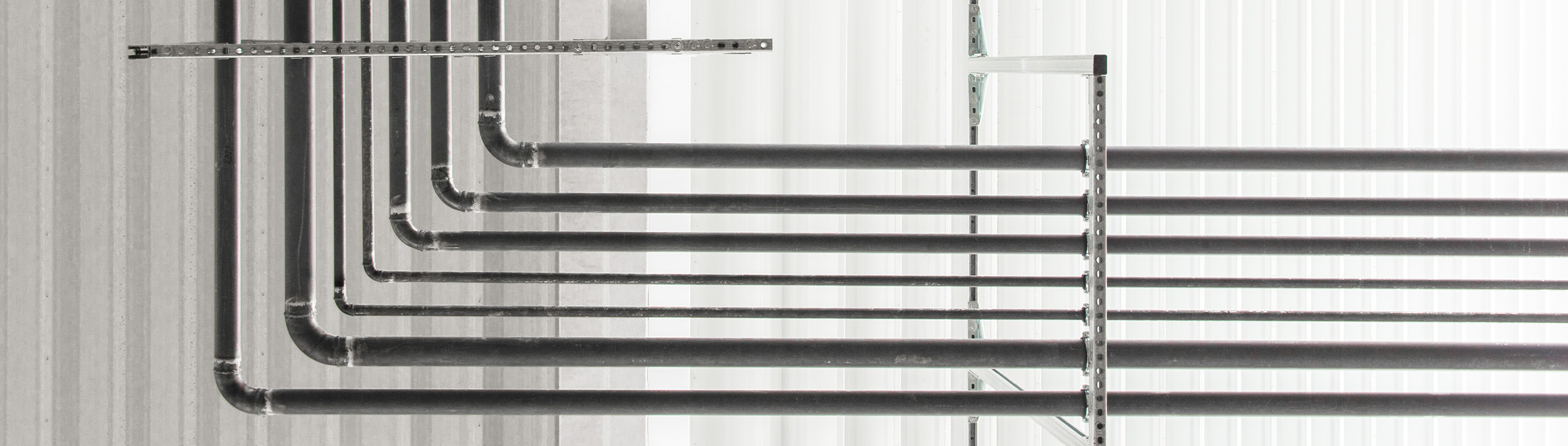

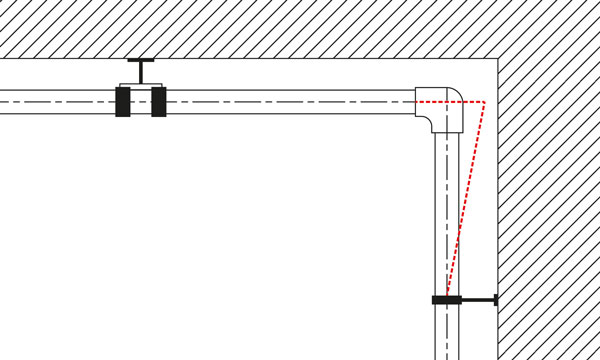

Dilatadores en L

Si se utiliza un expansor en L, el punto libre en el brazo horizontal permite la expansión longitudinal. En el brazo vertical, el punto fijo fija el brazo corto de la tubería como contrafuerte. Esto permite la expansión sin dañar la tubería ni el punto fijo.

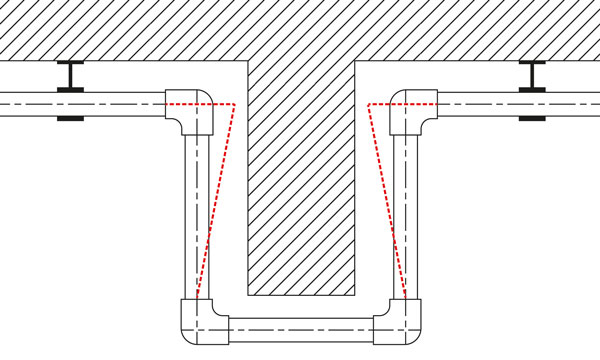

Dilatadores en U

En un compensador de dilatación con curva en U, los puntos de unión permiten un movimiento controlado para absorber la dilatación. La longitud de los lados se calcula en función de la dilatación.
