Conceptos de dilatación para tuberías de drenaje

El concepto adecuado: compensar correctamente la dilatación longitudinal

Dependiendo del material y las condiciones externas, existen diferentes métodos para controlar de forma específica la dilatación longitudinal prevista.

Tuberías de plástico

Tuberías de plástico PE con fijación rígida

Las tuberías de PE se fijan con fijaciones rígidas en el principio y el final del tramo, y la dilatación se compensa a lo largo de la circunferencia de la tubería. Los puntos fijos deben estar diseñados adecuadamente: ¡se deben tener en cuenta con exactitud la sección transversal de la tubería, el cambio de temperatura y el rango de temperatura! Dado que la dilatación se «fuerza» en la circunferencia, es imprescindible garantizar una guía lateral para evitar que la tubería se desvíe. El dimensionamiento correcto de la guía lateral se puede deducir de las directrices de instalación del fabricante de la tubería.

Tubos de plástico PE con manguitos largos

En este caso, la dilatación se absorbe en los manguitos largos fijados al cuerpo del tubo. Para no ejercer presión lateral sobre los manguitos, cada pieza de tubo se fija al menos dos veces.

Tubos de PP con manguitos enchufables

Con este método, cada pieza de tubo también se fija dos veces y la dilatación se compensa mediante manguitos enchufables, al igual que en los tubos de PE.

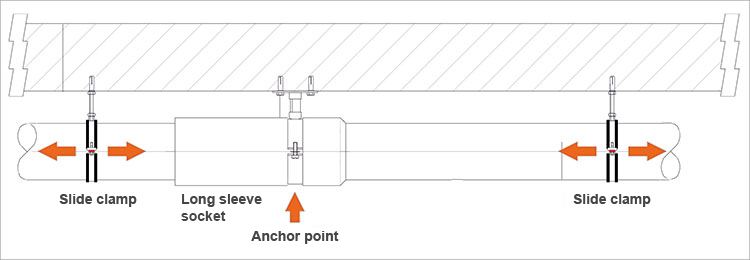

Consejo: procedimiento para absorber la dilatación en manguitos largos o enchufables en tubos de plástico.
En los tubos de plástico, debido a la dilatación longitudinal a menudo considerable de cada pieza de tubo, se coloca siempre un punto fijo y otros puntos móviles, como abrazaderas deslizantes. Estos evitan que, en caso de cambios frecuentes de longitud, las piezas de tubo individuales «se desplacen» y se salgan del manguito. Por regla general, se coloca un punto fijo en cada manguito y el resto de la pieza de tubo se apoya de forma deslizante.
