Distancias entre soportes

Estos factores deben tenerse en cuenta durante la planificación

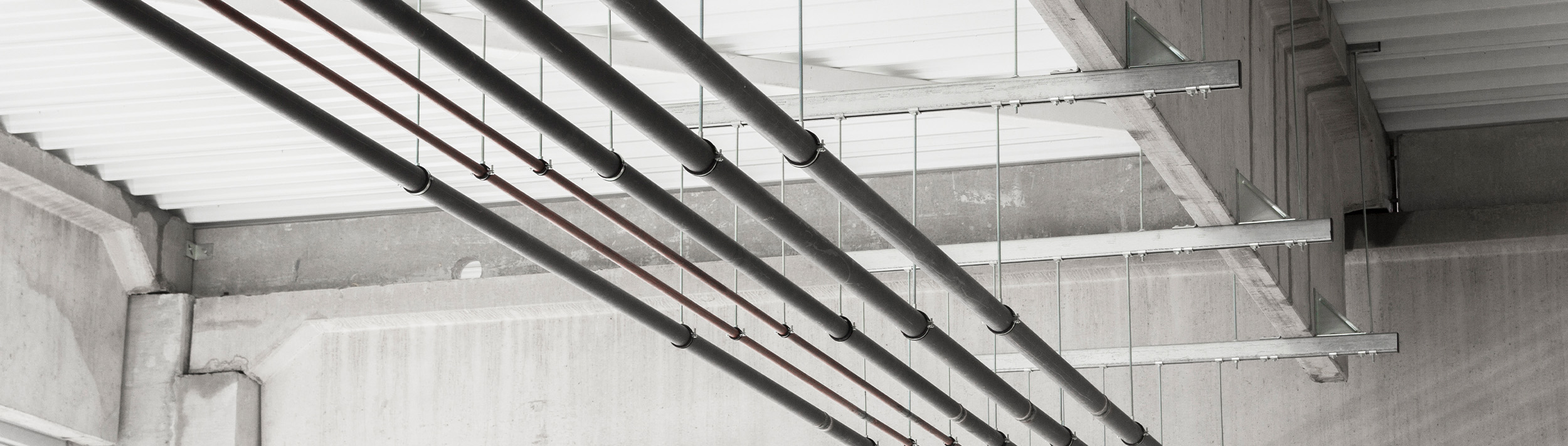

El uso adecuado de puntos fijos y patines permite  un soporte seguro de las tuberías. Los puntos fijos y patines absorben de forma flexible los cambios de longitud de la tubería debidos a la temperatura y estabilizan toda la estructura, transfiriendo las fuerzas que se producen al edificio.

Por lo tanto, los parámetros específicos de la aplicación, como el efecto de la temperatura, las cargas previstas y, por último, pero no por ello menos importante, la situación estructural, deben tenerse en cuenta en la planificación del sistema de soporte e incorporar conceptos sobre de puntos fijos y patines. El concepto tiene en cuenta, por un lado, qué soporte se diseña como punto fijo y cuál como punto libre y, por otro, a qué distancias deben colocarse los soportes para absorber de manera suficiente tanto la variación de longitud como las cargas que se producen.

Variación de la longitud y cargas aplicadas

Tanto la variación de la longitud del tubo como las cargas aplicadas son, por lo tanto, decisivas para determinar las distancias correctas entre los soportes. Ambas dependen, a su vez, esencialmente del tubo utilizado.

Valores orientativos para las distancias en función del tipo de tubo

Además de una serie de normas, los fabricantes de tuberías también ofrecen valores orientativos que ayudan a determinar las distancias de soporte correctas:

  • Las distancias de fijación para tuberías de acero y cobre se recomiendan, por ejemplo, en la norma DIN 1988, parte 2.
  • La norma EN 13480 contiene además valores orientativos para tubos metálicos.
  • Para otros materiales de tubos se aplican las especificaciones de los fabricantes de tubos.

Distancias máximas recomendadas entre abrazaderas para tubos compuestos y de plástico


Diámetro exterior [mm]

Tubos compuestos

Valores de referencia de las distancias [m]

Tubos VPE-(PE-X)

DIN 16892

Valores de referencia de las distancias [m]

Tubos PB

DIN 16968

Valores de referencia de las distancias [m]

PVC-C

DIN 8080

Valores de referencia de las distancias [m]

141,2


161,20,80,50,8
181,5


201,5
0,90,60,95
251,5
1,00,71,05
261,5



321,5
1,0
0,81,2
401,5
1,2
1,01,3
501,5
1,2
1,21,5
631,5
1,21,41,7

Conclusión

La distancia correcta entre los puntos de soporte depende siempre del material del tubo utilizado, así como de las dilataciones longitudinales asociadas y de las cargas previstas. Estas deben determinarse individualmente para cada situación de instalación. Teniendo en cuenta las especificaciones sobre distancias de soporte de las normas y de los fabricantes de tubos, se puede realizar una fijación adecuada de las tuberías.
