Fijar las tuberías ascendentes de forma segura

Hay que tener en cuenta tres aspectos

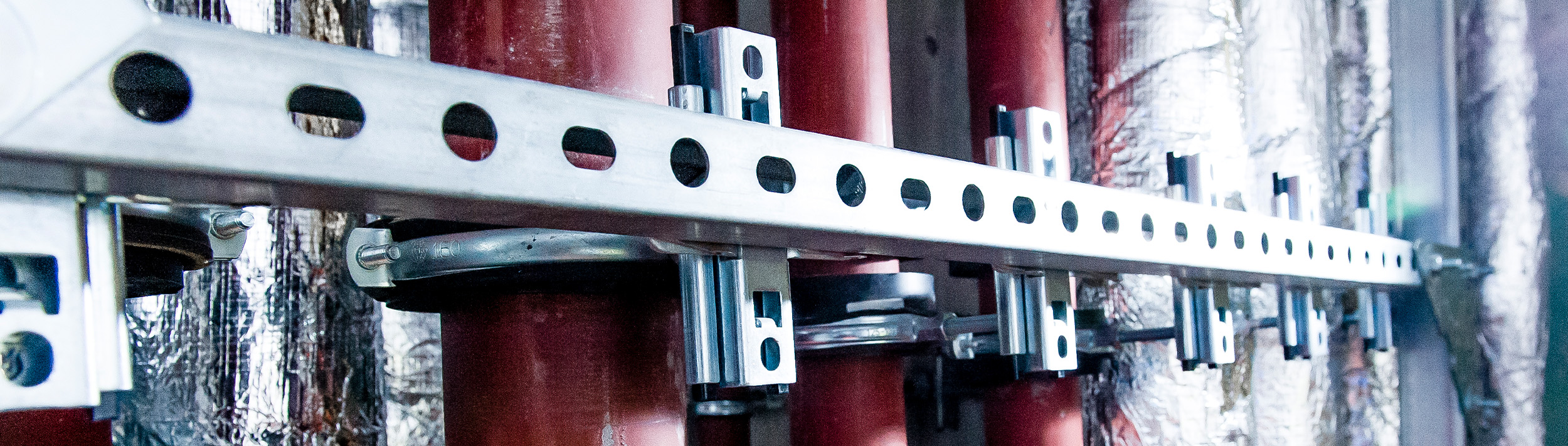

Las tuberías ascendentes sirven para transportar verticalmente agua, aguas residuales o gas a través de tuberías a las diferentes plantas de un edificio. En los edificios altos, esto se suele realizar mediante pozos de suministro, en los que se instalan verticalmente diferentes tuberías y conductos. Para una construcción adecuada, se deben tener en cuenta los siguientes tres aspectos a la hora de fijar las tuberías ascendentes:

1. Planificar la dilatación longitudinal

La dilatación de las tuberías depende de la temperatura del medio que circula por ellas y del material de las mismas. Se puede determinar de forma rápida y sencilla para todas las tuberías habituales con nuestra herramienta de cálculo. La dilatación longitudinal calculada debe tenerse en cuenta y compensarse durante la instalación. Para ello es esencial el uso adecuado de puntos fijos y móviles. Solo así se pueden evitar posibles daños, como la rotura de los soportes o la flexión excesiva de las tuberías.

2. Determinar la carga con exactitud

Para una fijación segura, todas las fuerzas que se espera que actúen durante el funcionamiento deben tenerse en cuenta ya en la fase de planificación. Por ejemplo, las zonas de impacto rectas (desviaciones) en las tuberías ascendentes que transportan líquidos requieren un diseño exacto para garantizar una absorción de carga suficiente por parte de la técnica de fijación.

3. Tener en cuenta el aislamiento acústico

El transporte de los fluidos por las tuberías genera ruido, sobre todo en las tuberías ascendentes, ya que los fluidos suelen desplazarse a mayor velocidad que en las instalaciones horizontales. Además, las zonas de impacto suponen un reto en cuanto a la insonorización. Para que el ruido estructural resultante no se transmita al edificio a través de la fijación, se necesitan elementos insonorizantes o desacoplados.

Dependiendo de los requisitos, se debe determinar la solución de fijación adecuada. Las tres construcciones típicas son las siguientes.

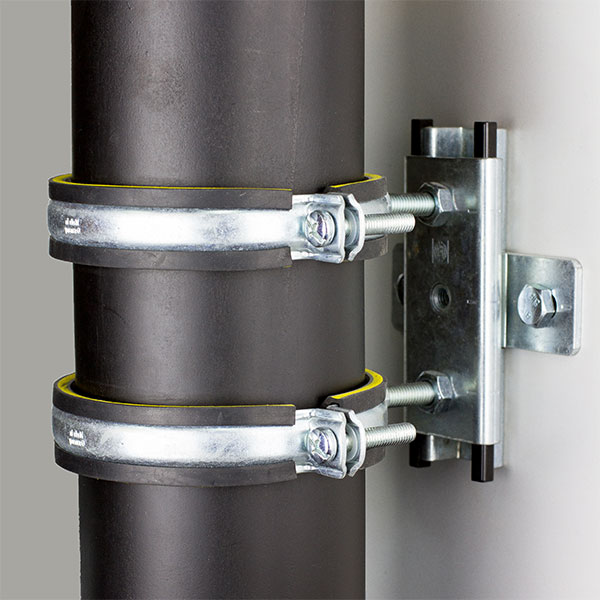

A. Cojinete guía

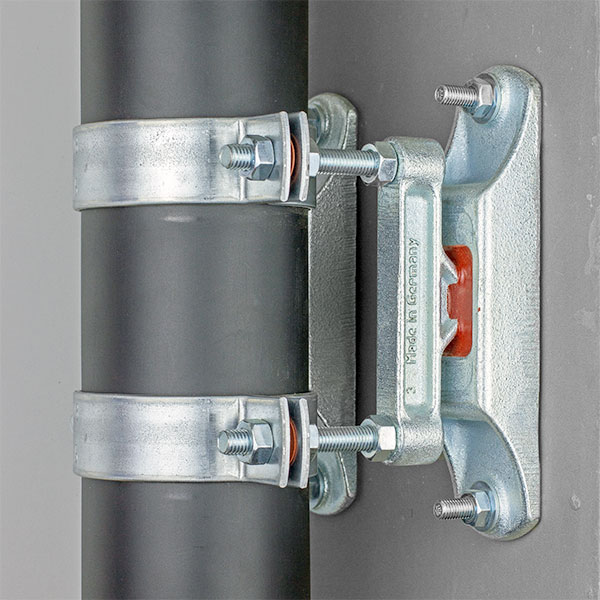

B. Punto fijo con aislamiento acústico (carga media)

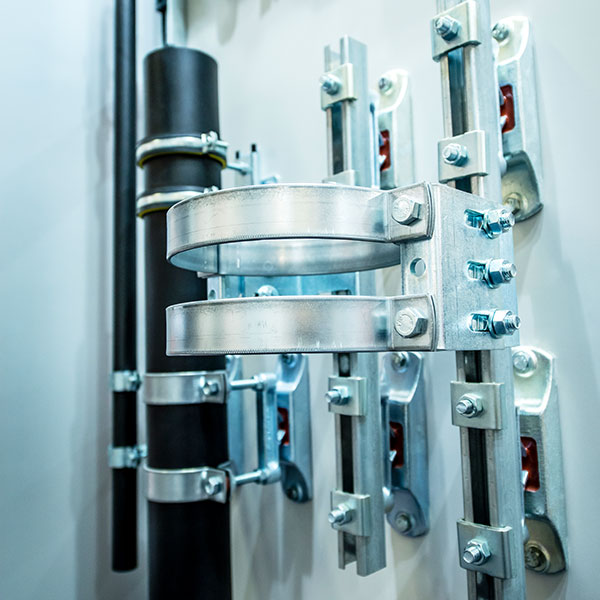

C. Punto fijo con aislamiento acústico (carga elevada)
