Placas base VARIO

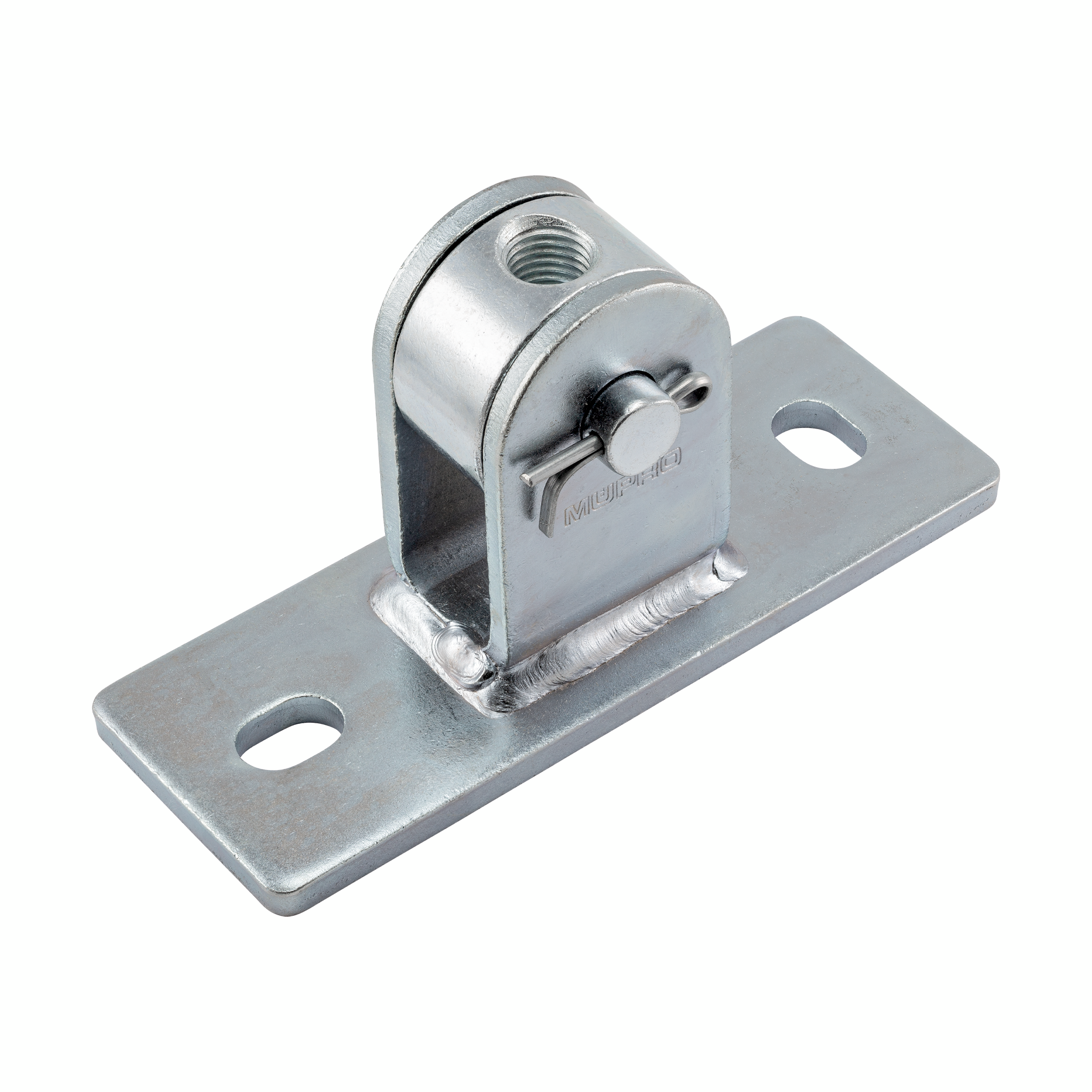

Placas base VARIO M16
Art.nº.: 170451
Peso/ud.: 1,571 kg

Campo de aplicación

  • Arriostramientos
  • Arriostramiento de estructuras
  • Arriostramiento de soportes en paredes y techos

Ventajas

  • Fijación in situ rápida y sencilla con componentes premontados
  • Posibilidad de usos múltiples para montajes en techo y pared y en combinación con otros productos VARIO
  • Se puede combinar con los sistemas MPC, MPR y MPT
  • Dos modelos diferentes
Sistemas des carril
para perfiles MPC, MPR y MPT | para perfiles MPT | para perfiles MPR
Tipo de producto
Placas base
Material
Acero
Superficie
galvanizado
Rosca de conexión
M16
eCl@ss 11.1
23-15-90-90
Carga máx. Recomendada tracción 90°
13.000 N
Carga máx. Recomendada tracción 0°
10.000 N
Carga máx. Recomendada tracción 45°
9.000 N
eCl@ss 7.1
23-15-90-90
Medidas B
60 mm
Distancia al centro del taladro C
120,5 mm
Medidas b
50 mm
Medidas D
36,5 mm
Medidas H
86,8 mm
Medidas L
165 mm
Medidas s
8 mm
Número arancelario
73269060
Encontrará más detalles técnicos en la ficha técnica.
