Suspensión pendular

No hay que subestimar los cambios de longitud de las tuberías debidos a los cambios de temperatura. Por lo tanto, la colocación profesional de puntos libres para absorber la dilatación es un requisito esencial para la instalación segura de los sistemas de tuberías. Esto también se aplica a las suspensiones pendulares.

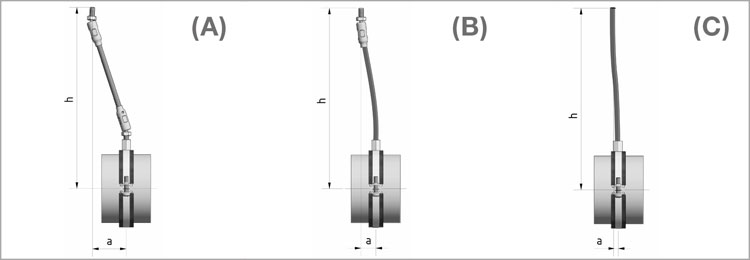

En una suspensión oscilante funcional, la tubería está rodeada por una abrazadera que se fija a una barra roscada con un colgador oscilante. La barra roscada se conecta en el extremo superior con un segundo colgador oscilante, que se fija de forma segura al techo con un taco (imagen A). De este modo, la dilatación debida a los cambios de longitud de la tubería se absorbe de forma óptima en todas las direcciones. El recorrido máximo del péndulo está limitado por la longitud de la varilla roscada, que debe seleccionarse en función de la dilatación longitudinal prevista. Los elementos rígidos, la abrazadera, la tuerca y la varilla roscada, están menos sometidos a tensión gracias a la doble suspensión pendular cuando se dilata la tubería.

Si, por ejemplo, se prescinde del soporte oscilante inferior por motivos de coste, se pierde una parte importante de la flexibilidad necesaria para absorber la dilatación debido a la reducción del recorrido oscilante. Además, las fuerzas de desplazamiento ahora ejercen presión sobre la varilla roscada y las piezas de montaje para fijar la abrazadera. En casos extremos, esto puede provocar daños o incluso la rotura del material.

Si se prescinde por completo de los soportes pendulares flexibles en una suspensión de tubo con una varilla roscada, se obtiene una fijación del tubo que, sin embargo, no puede considerarse un punto fijo fiable y mucho menos un punto libre funcional. Esto se debe a que ya no se puede absorber ningún cambio en la longitud del tubo, la carga se transfiere directamente al material de fijación y probablemente se manifiesta en una flexión de la varilla roscada (imagen C). Por lo tanto, la carrera del péndulo indicada en el dibujo para este caso ya no es una carrera del «péndulo», sino que solo es el resultado de la flexión del material. En el peor de los casos, las fuerzas pueden provocar el pandeo o la rotura de la varilla roscada debido a las dilataciones longitudinales.
