Uso de compensadores

Compensación de longitudes en espacios reducidos

La compensación de los cambios de longitud en las tuberías suele realizarse mediante compensadores de dilatación naturales, como los codos de dilatación en L o en U. Sin embargo, en algunos casos no es posible utilizar estos codos de dilatación, por ejemplo, debido a la falta de espacio. En ese caso, se utiliza un compensador para compensar los cambios de longitud. Este reproduce el cambio de longitud en su totalidad y es la zona en la que se produce el estiramiento o la compresión de la tubería.


La forma más habitual: compensador axial

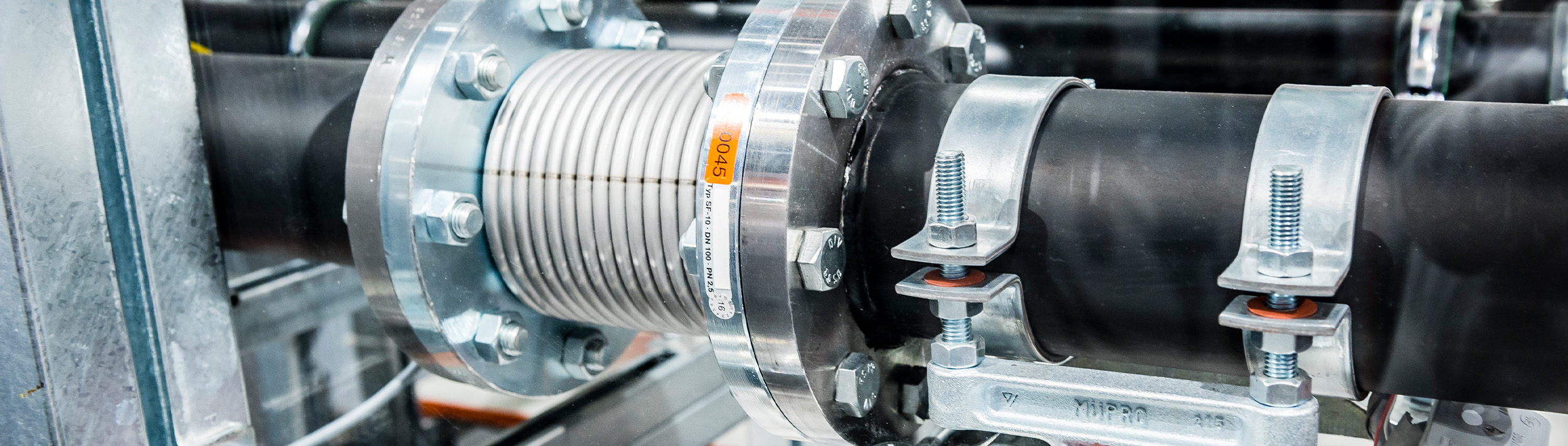

El compensador axial es el más utilizado y absorbe los movimientos de la tubería a lo largo del eje. Un tramo de tubería que contiene un compensador axial es siempre un tramo recto, sin curvas ni cambios de dirección. En los extremos exteriores, los puntos fijos garantizan una fijación segura y estable de este tramo del compensador. Entre ellos se encuentran puntos libres, el compensador y, delante y detrás del compensador, los denominados cojinetes guía. Estos últimos son cojinetes especiales que solo absorben movimientos en dirección axial, de modo que la tubería mantenga su dirección y no se salga.

La distancia a la que deben colocarse los cojinetes guía del compensador se determina mediante cálculos. Estos cálculos también permiten determinar las fuerzas fijas que se producen por la compresión o el estiramiento de la tubería y por la presión interna de la misma. En una tubería con un diámetro de 200/300 milímetros, se pueden desarrollar varias toneladas de fuerza con una presión de prueba de cinco a seis bares.


Otros tipos de compensadores

Los movimientos de las tuberías también se producen en otras direcciones. Así, se utiliza un compensador lateral cuando el movimiento de la tubería no solo es axial, sino también lateral. Este es el caso cuando se debe compensar el desplazamiento de la estructura, cuando una tubería se tiende a través de diferentes partes del edificio, cuando hay irregularidades en el suelo o cuando los ejes de la tubería no están alineados.

Un compensador angular o articulado absorbe los movimientos angulares. Puede absorber mejor los movimientos de la tubería, especialmente en sistemas de tuberías grandes y de alta presión, como en rascacielos, y evita las altas fuerzas de reacción de presión.

Antes de la instalación, calcule las fuerzas en los puntos fijos y, si es necesario, considere la precarga

Para utilizar con éxito una junta de expansión axial, es necesario planificar con precisión los puntos fijos y flotantes. Esto se basa en el cálculo de todos los componentes del sistema de tuberías y de las fuerzas que actúan sobre ellos.


Determine la expansión térmica

La elección de la junta de expansión depende de la dirección y magnitud de dicha expansión, que debe calcularse para la tubería teniendo en cuenta las condiciones de instalación (por ejemplo, la temperatura).


Calcule las fuerzas en los puntos fijos

Tras seleccionar la junta de expansión, el equipo de Ingeniería de Aplicaciones de MÜPRO le ayudará a calcular las fuerzas en los puntos fijos y a planificar los puntos fijos y flotantes. Para garantizar que esto se realice correctamente, se requiere la siguiente información sobre la junta de expansión, proporcionada por los fabricantes:

  • Fuerza de reacción a la presión FDR
  • Resistencia del fuelle FE

Además, se requiere un análisis estático de la tubería que especifique la fuerza de fricción de la tubería FLR . Con base en esta información, los ingenieros de aplicaciones de MÜPRO determinarán las fuerzas horizontales que actuarán sobre los puntos fijos que se planificarán (fuerza en los puntos fijos). A continuación, se planificará la posición y las dimensiones de los puntos fijos situados al inicio y al final de la tubería, así como el número y la posición de los puntos deslizantes que servirán de cojinetes de guía.


Instalación correcta: ¡Siga las instrucciones del fabricante!

Tras realizar cálculos precisos, es fundamental que la instalación sea profesional. Es fundamental seguir las instrucciones de instalación del fabricante para evitar daños en el compensador y las tuberías durante la puesta en marcha y garantizar un sistema completamente funcional.
